项目背景

锦辉大厦坐落于吴中路，为24层甲级写字楼。为响应国家“节能降耗”的号召和上海市政府关于大型建筑能耗监测系统建设的要求，锦辉大厦于2015年建设能耗统计系统，对大楼低压配电间及各楼层实行电耗实时监控。

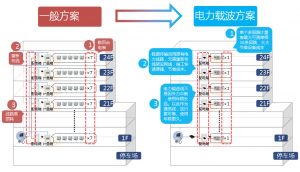

大厦共安装25块PLC/RS485适配器，在各楼层配电间各安装一个适配器连接本楼层多个用户电表终端，利用宽带电力载波技术，使用户的用电数据通过电力线汇总到本地服务器做后台数据处理并上传云端。位于12楼的PLC/RS485适配器起到了自动中继的作用，在有效保持传输速率的同时达到更远距离传输数据的效果。

利用此技术，通过各楼层的电力支线，即可实现通讯信号的传输，较大的减少了施工成本和施工时间。

系统对大厦各层用电量进行分类能耗计量，集中显示在平台界面，并可通过POS终端实时查询。协助用户统合管理能耗。

系统接入上海建科院平台及iopeNet云端，通过云端实时监控各个设备的能耗，对耗电量异常的设备及时提示用户进行检查维修。

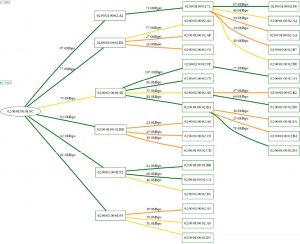

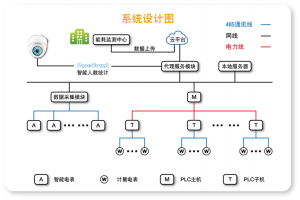

拓扑图



城市概念

项目背景

城市概念园区坐落于杨浦区，总建筑面积18.5万平方米，共由14栋建筑组成。

城市概念园区采用PLC/RS485适配器对多栋建筑电表数据进行实时分项采集，并上传云端。正在改造的办公楼安装电力能源可视化系统。

园区有多个变压器房，实施中的变压器房为10号A楼，10号B楼，12号楼，7号楼共四栋建筑提供电力。Master安装在变压器房。已经完成与10号A楼，10号B楼全部配电柜中电表的连接。供使用57个适配器，连接290多个电表。电表使用正泰智能电表、通信协议为DTL645。上载使用工控机，软件在LINUX系统运行，数据上传物业系统与可视化终端。

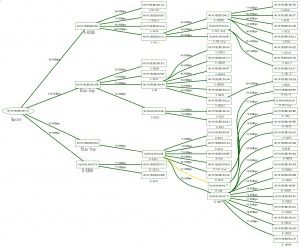

拓扑图
